[轉] 直飲機安裝技術課及各配件工作原理故障處理
大家注意純水機微電腦各廠的各有不同，工能都有一樣，可以看說明書去做。
一、 安裝工具
1、手電鉆（帶沖擊、調速）
2、250mm管鉗一把
3、250mm活絡扳手一把
4、12—14mm吊板手一把、22—24mm吊板手一把.
5、尖嘴鉗子一把，側口鉗子一把（或壁紙刀一把）
6、電筆
7、“+”字、“—”字螺絲刀各一把
8、φ6mm、φ8mm沖擊鉆頭各一把 φ11—16開孔器一把
9、10Kg壓力表一塊
二、 安裝常用配件
1、生料帶
2、防水膠布
3、φ8mm塑料脹堵塞 φ6mm膨脹螺旋栓 φ4mm自攻釘
4、手電筒
5、毛巾、手套、鞋套

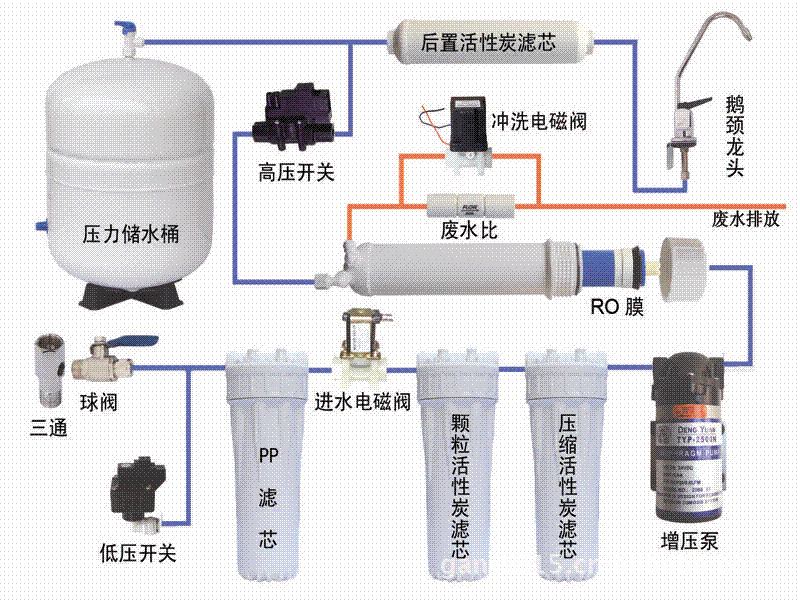

三、 純水機各部位名稱及作用
1、進水球閥，純水機總進水閥門，打開進水球閥，自來水進入純水機，安裝位置位于進水三通側口，便于安裝和維修時關掉水源。
2、5微米PP棉過濾器，孔徑5微米，沉積式前過濾，除去塵土，鐵銹，砂礫等大于5微米的物質。
3、低壓開關，當水壓達到1Kg/c㎡時，接通電源，使機器正常運行；當斷水，或水壓達不到1Kg/c㎡時，切斷電源，使機器停止運行，防止高壓泵空轉。
4、進水電磁閥，當電源接通時，自來水經過進水電磁閥，使純水機正常制水；當機器停止后切斷水源，阻止水過去，通過濃縮水路排走。
5、顆粒活性碳過濾器，預過濾，除去臭味，甲烷，農藥，化肥及其它物質。
6、第三級燒結活性炭1μm保安過濾，截留所有殘余懸浮物，濾除余氯、異味、農藥等。保護RO（反滲透）膜。
7、高壓泵，給自來水加壓達到5—8Kg/c㎡以滿足R.O膜制水的壓力及流量需求。
8、R.O膜，又叫反滲透膜，它是依靠機器對原水所施加的壓力，使原水中水分透過RO膜，而把原水中細微雜質，過多的無機鹽，有機物，重金屬離子，細菌、病毒、農藥、三氯甲烷廢物等其它有害物質統統截留下來，并通過連續排放的濃水將這些水中有害異物及鹽分排出，進而得到十分潔凈的飲用水。它的孔徑只有0.0001微米，它對水中最小粒徑及最小無機鹽離子的去除率在90—96%以上，對細菌、病毒等有害異物的去除率在99.99%以上（理論上可以說是100%）。
細菌（0.4—1微米 ）
病毒（0.02—0.4微米）
逆滲透膜孔徑(約0.0001微米)
9、逆止閥，工程上也叫單向閥，純水水滿，壓力達到3 Kg/c㎡時，防止高壓純水倒流與廢水一起排走。
10、高壓開關，自動控制純水機工作，當純凈水的水壓達到3 Kg/c㎡時，切斷電源，使純水機停機；純凈水排出系統（比如打開龍頭放水），水壓減小，減小到1.5 Kg/c㎡時自動接通電源，使機器進入正常制水狀態。
11、壓力儲水桶，儲存純水，以供備水。
12、氣嘴，給壓力儲水桶補氣或放氣。
13、壓力桶上球閥，壓力儲水桶的進水或出水閥門。
14、后置活性碳，除去異味使水質甘醇甜美。
15、鵝勁龍頭，取用純凈水的開關。
16、廢水比例器，使?jié)饪s水排走，經小孔限流憋壓，保證R.O膜的工作壓力。純水與濃溶水比例1：3。它的作用就是控制流量、保證恒定的系統壓力。
17、沖洗電磁閥，由機器（電腦板）自動控制，純水機累計工作7.5小時，電源接通一次，對R.O膜進行高壓大流量沖冼，沖洗時間1分30秒。
18、電腦板，就是程序控制器，重新分配電路
.jpg)

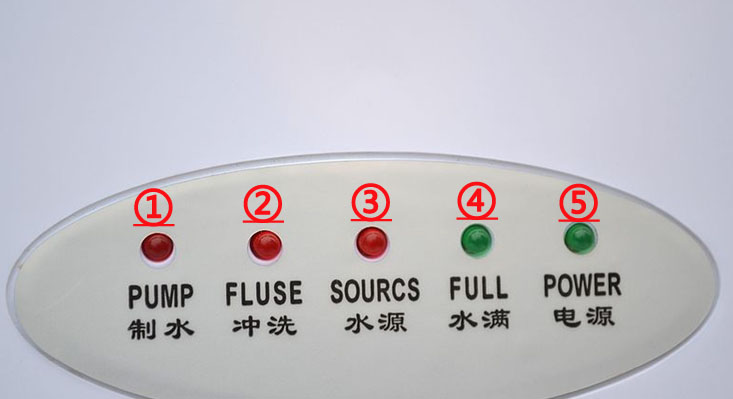

（1）、電腦板燈的順序一般為（從左至右）①燈為制水指示、②為沖洗指示、③為自來水壓力指示、④為滿水指示、⑤為電源指示。
圖片
純水機電源接通以后，首先亮①、②、④、⑤燈表示純水機初始狀態。20秒后，如果自來水無壓力或壓力小20秒后⑤燈亮。如果自來水有壓力、純水壓力儲水桶欠壓，①、②、③、⑤燈亮。大概1分30秒后、自動沖洗完成后，②號燈沖洗指示燈滅。①、③、⑤燈亮，此時為正常制水狀態，大約1.5小時左右，壓力桶水滿，③、④、⑤燈亮。正常制水累計工作7.5小時，①、②、③、⑤燈重亮一次，對R.O膜自動強沖洗一次，持續時間為1分30秒。電源每接通一次就要自動沖洗一次。
（2）、四個燈同時亮有一定時間，（2分鐘以內），否則四個燈以上同時亮，電腦板肯定有故障。
（3）、自動沖洗R.O膜，累計工作7.5小時，自動沖洗R.O膜一次，時間為1分30秒左右，比廢水比量大。
（4）、延時保護，高低壓開關停止后高壓泵停止運轉，重新啟動高壓泵之前，延時得20秒鐘。
四、電腦板指示工作狀態。
a、 制水燈對應高壓泵運轉，進水電磁閥打開進水，純水機正常制水。
b、沖洗燈對應沖洗電磁閥，對膜進行高壓，大流量沖洗。
c、 滿水燈，對應高壓開關，壓力桶水滿，切斷電源。
d、電源燈。系統供電正常，電源指示燈常亮。
電腦板插頭共12條線：
a、 黃線二條接低開關；
b、蘭線二條接高壓開關；
c、 黑線二條接進水電磁閥；
d、紅線二條接沖洗電磁閥；
e、 綠線二條接高壓泵；
f、 粉線、白線接電源。
五、安裝前注意事項
首先檢查純水機外包裝標識，是否與需方要求機型相同；檢查發貨單位或銷售發票與需方姓名電話等一致；要求做到外包裝無紕漏、無破損；要求標識、機型與客戶要求一致。其次，打開包裝后檢查分體箱配件、保修卡、說明書及合格證是否齊全，有無缺損。
2、對整機進行檢查，先查水管，有無牢固，松動，所有水管都應牢固，顏色統一，不得有扭結，死彎、開裂等現像出現，其次檢查電路，變壓器接出接入有無裸露部分，電腦板接線是否正確，不得出現裸露或接錯，檢查扦簧是否接好，應接牢固，有無脫落，檢查高低壓開關有無破裂，高壓開關調壓螺絲是否脫落；檢查進水、沖洗電磁閥有無線圈裸露的部分；再次檢查其他配件，要求無破損，短缺的情況出現。
六、安裝的注意事項：
1、注意服務態度，要謙虛、和善與用戶有效的交流和溝通。
2、安裝人員自備鞋套、手套及抹布。
3、安裝位置的選擇一方面要便于安裝，還要便于維修與保養。因人而異、因戶而異、因?qū)嶋H情況而異，提出我們的方案，并尊重用戶的想法。
4、無論是位置擺放，還是裝訂水管，都要注意美觀實用。
5、若需穿墻，或在臺面，柜子等處打孔，要注意保持它的完整性，并要合理、美觀、若情況無法控制，應先將可能出現的后果與損壞告知用戶，并征得其同意。接進水三通時也一樣。
6、安裝機器時，先將放置機器空間擦洗干凈，不得出現機器安裝完時，周邊環境骯臟不堪。
7、要先接通水源，機器進滿后再接通電源。
8、安裝結束后，要告知用戶使用方法及注意事項，并把可能出現的異常情況告知用戶，提出緊急處理辦法。
9、安裝完畢后，仔細檢查，調試，并做好基本情況的登記，確保一切正常后，離開現場。
七、裝機
（一）選擇合理安裝位置，盡可能離水源、電源、排水口近一些，掛裝、放在櫥柜內均可。
（二）安裝進水三通及球閥：
1、關閉并確認總閥門關閉（打開龍頭不流水）
2、舊管道要注意極易損壞，要提醒用戶，找有經驗人員或牧業部門協助。
3、將龍頭拆下，把進水三通及球閥裝上纏好生料帶、再將龍頭裝好。
4、安裝后確認不漏水。
（三）組裝機器
1、R.O膜，R.O膜方向，帶二個小密封圈一端向里，用手旋轉按壓
到底（可以抹少許凡士林），不能用蓋往里頂或砸。檢查密封圈有無大缺陷，殼蓋上的密封圈一定要放在膜殼上，并涂少許士凡林，用手?jǐn)Q緊。
2、裝濾芯，先把濾殼纏上生料帶，順序?yàn)閺挠业阶笠来螢?微米PP
棉，顆粒性碳，燒結活性炭。PP棉安裝沒有方向，顆?；钚蕴肌Y(jié)活性炭帶有膠墊一端對應機頭方向，并去掉濾芯外熱縮膜同時把膠墊放好，檢查密封面、槽、密封圈有無太大缺陷，密封圈涂一些醫用凡士林，用專用板手?jǐn)Q緊。
（四）安裝儲水上球閥：
將儲水桶上端螺扣纏一些生料帶，然后把儲水桶閥上緊，要上正，不要損壞螺扣，也不要用力過大，防止球閥擰裂。
（五）安裝鵝頸龍頭：
1、如果安裝在水槽上，用電鉆勻速開孔，孔徑為11-16毫米，直接安裝鵝頸龍頭。
2、如果安裝在墻上，固定吊片，（下面留出裝管余量，10多公分距離）安裝龍頭，把裝飾件上好，固定牢。
（六）、管線連接：
配件包括配備4～5米長的管子，分別用于4處，分別為自來水進水、壓力桶接管、鵝頸龍頭接管、廢水排出管，安裝人員一定要做到合理布局，便于檢修。
① 塑料件：管口切平，套上螺母，上好管塞（增強管的強度），管口長出螺母2-3毫米。
② 進水球閥與進水管安裝，將管口切平，套上金屬螺母，然后將塑料管插入進水球閥出水口一端，擰緊螺母，不要太用力，以免把管卡弄破
③ 連結鵝勁龍頭：管口切平，套上金屬螺母，泥龍?zhí)祝芸陂L出螺母，管口長出螺母2-3毫米，塞入管塞，上緊，力度比進水球閥大一些。
④ 廢水連接管接入排污水管道，做好密封。
⑤ 連接完后，理順管道。
八、純水機的調試
（一、）目的，對整機進行最后一次全面調整，檢查，以防出現錯誤。
（二、）方法和作用
1、打開進水球閥，找到鵝頸龍頭，注滿水后，接通電源；①、②、④、⑤燈亮，稍后①、②、③、⑤、燈亮，一分多鐘以后①、③、⑤、燈亮，污水排水管水量由大變小，證明，沖洗電磁閥完好，有效。逆止閥過水通暢。
2、待機器正常制水后，（水流穩定，無氣泡），關閉儲水桶上球閥，關閉鵝頸龍頭，稍后，純水機停機，證明：高壓開關的停機功能完好；稍后觀察廢水應逐漸停止，證明進水電磁閥完好，有效：高壓泵不應該頻繁運轉，證明逆止閥關閉嚴實。
3、打開鵝勁龍頭，水壓逐漸減小，幾秒鐘以后，純凈機正常制水，證明高壓開關開機功能完好，有效。正常制水過程中，純廢水量流速均勻，證明進水電磁閥良好。
4、以上工作重復2-3次。
5、關閉進水球閥，純水機停機，打開進水球閥，幾十秒鐘后，純水機開機，證明純水機低壓開關開機功能完好、有效，重復2-3次。
6、一切正常后，可將壓力儲水罐制滿純水，打開鵝勁龍頭，讓純水沖洗后置活性碳，直到水質干凈，關閉鵝勁龍頭讓機器正常制水。
九、純水機故障判斷與排除
（1） 不制水
1、水、電正常。
2、高壓泵轉，有無廢水，如果有廢水，進水系統，排水系統，無問題，逆止閥卡死，龍頭無純水流出，膜是否提前報廢，或已到使用命，過水不暢或不過水；其它地方有無堵死。
3、如果沒有廢水，檢查進水電磁閥，是否打不開，水通不過去，另外檢查濾芯是否已堵死，到更換期限。
4、泵不轉，也沒水，總是③、④、⑤燈亮，檢查高壓開關，（短路法）。
5、泵沒有壓力（泵也運轉）。
6、電路不正常檢查電路。
（二）、儲水桶水滿但不停機
檢查高壓開關，是否壓力太高，如果太高，調整到2.8-3Kg/cm，（水壓表選擇，量程的1/3-2/3最準確，所測量程乘以2，0.6Ma。）壓力不要大，壓力太大，進水壓力也相應增大，這樣廢水就會增加。間接反應增大，這樣廢水就會增加。間接反應高壓泵的壓力，達不到3Km/cm2a，高壓泵壓力不夠，再者就是高壓泵壓力太低，正常應在6-8Kg/cm2。
（三）、無水不開機
④、⑤燈亮、短路法檢查高壓開關。③、⑤燈亮、斷路法檢查低壓開關。
（四）停機后廢水不停
進水電磁閥關閉不嚴，或裝反。逆止閥返水不停，二種情況流走的廢水不一樣，前一種自來水，后一種是純凈水。水質不一樣：水量不一樣。前一種比較沖，后一種流量較小，由于逆止閥造成不停廢水，可以關閉儲水桶球閥，廢水水流停止，可以判斷。
（五）、機器頻繁啟動
逆止閥返水，高壓開關壓力高置太高。
（六）、根據各部件作用來判斷它的故障。
1、高壓開關：
水滿不停機，壓力桶缺水不開機。
2、逆止閥：
故障一、廢水不停，水質好；
故障二、高壓泵在沒有純水時運轉；
故障三、逆止閥閥芯卡死不過純凈水，純水機運轉正常，指示燈正常，但不制水。
3、進水電磁閥：
故障一、關閉不嚴廢水不停，水質差，流量大。
故障二，進水電磁閥打不開，不進水，造成不制純凈水，特點是電腦板顯示正常，水泵運轉正常，廢水也沒有。
4、低壓開關：
故障之一，停水后不停機，電腦板是①、③、⑤燈亮，斷路法。
故障之二，有水后，水壓正常，不開機，短路法。
5、沖洗電磁閥：
故障之一，不沖洗，電磁閥打不開。
故障之二，關閉不嚴，廢水在流。廢水流量大，壓力會降低很多，嚴重時造成不制水。
6、高壓泵：
壓力不夠，不能正常制水。不停機，達不到高壓開關的停機壓力，制水不正常水質也不好。
7、壓力桶：
故障之一，不出水或出水少，一是水膽漏，氣嘴出水，不可修復，換桶。
故障之二，出黃水，PE襯破裂，造成水與鋼桶直接觸，生銹，面且變味。
8、R．O膜：
去除率低，低開90%，不正常。隨著時間的推移，用水量的增加、去除率、產水量逐漸減少。
9、濾芯：
故障之一，堵塞，第一級堵塞，電腦板只亮第五燈，（綠苔、細菌、泥沙堵塞）。顯示停水，第二、三級堵塞，①、③、⑤燈都在亮，沒有廢水也制水，與進水電磁閥沒打開一樣，分段排除法。
故障之二，第五級堵塞，水滿，不出純凈水，分段排除法。
故障之三，濾芯失效，影響機器各部件壽命及效果。
10、 電腦板，指示工作狀態，重新分配電路。長時間四個燈或四個以上燈亮（超過2分鐘），電腦板有問題：③、④、⑤燈亮，但水未滿，排除高壓開關的問題，電腦板出故障。①、③、④、⑤燈亮，電腦板本身出故障。
附表：1
故障現象 故障原因 故障處理
不制水 沒有電 檢修電源
高低壓閥故障 修理或更換
加壓泵損壞 修理或更換
沖洗開關在沖洗位置 關閉沖洗開關新型機（沖洗開關）
停水或水壓過低 恢復供水增壓水泵與客戶講清楚
進水電磁閥損壞（不過水，打不開） 更換電磁閥
前置過濾或RO膜堵塞 逐級檢查清洗或更換
管路接錯 對照流程圖重新接
2、
故障現象 故障原因 故障處理
制水量少 進水流量小 調大進水壓力
前置或后置過濾芯堵塞 逐級檢查并加以處理
增壓泵壓力小 用壓力表測，如壓力小則修理或更換（5-8Kg/cm2）
沖洗開關沒沖洗（新型機） 打開沖洗開關
RO膜堵塞 清洗或更換RO膜
3、
故障現象 故障原因 故障處理
機器啟動頻繁 逆止閥失靈 更換逆止閥
高壓閥壓差過小
（壓差一般1KgF/cm2） 更換高壓閥
4、
故障現象 故障原因 故障處理
罐內無水或滿水后不出水 儲水壓力罐進水開關未打開 打開進水開關
罐內預設壓力消失
5、
故障現象 故障原因 故障處理
純水有異味或口感差 前置活性碳失效 更換新的
后置活性碳失效 更換新的
儲水壓力罐內膽破漏 更換壓力罐
RO膜堵塞 清洗或更換RO膜
6、
故障現象 故障原因 故障處理
純水TDS值高（純水TDS值≤原水TDS值×10%）去除率≥90%
純水TDS值高 前置濾芯未及時更換 逐級更換直至達標
后置活性碳失效 更換新的
RO膜失效 更換RO膜
RO膜在膜殼內放置密封不嚴 更新放置（主要是新機器）
新裝機器后置活性炭未沖洗干凈 增加沖洗時間
儲水壓力罐內膽破漏 更換壓力罐
7、
故障現象 故障原因 故障處理
儲水罐存水少 高壓閥壓力過低（高壓開關） 用壓力表測，如壓力小則修理或更換
安裝機器流程
一、進水三通和球閥。
二、裝RO膜。
三、裝5微米PP棉，顆?；钚蕴俊Y(jié)活性炭。
四、機處和裝鵝頸龍頭處打孔。
五、裝壓力桶。
六、裝鵝頸龍頭。
七、機器、連接水管線路。
（1）5微米PP棉---進水三通球閥。
（2）廢水處---下水管道。
（3）壓力桶---后置活性炭（右端）。
（4）后置活性炭（左端）---鵝頸龍頭。
八、列水管線路，保持水管線路走向一致。
九、調試。
